la figure I.1 comporte deux triangles
comme dans l'édition de Ratdolt :
grise, aux lettres grises.
Le centre du cercle de gauche,
qui sert à un autre cercle tracé au dos, est troué.
Les deux arcs supérieurs de la figure rentrent dans le texte.
|
A droite de la marge du bas, la figure I.1 comporte deux triangles comme dans l'édition de Ratdolt : |
|
Tracée
à la règle & au compas, fine, grise, aux lettres grises. Le centre du cercle de gauche, qui sert à un autre cercle tracé au dos, est troué. Les deux arcs supérieurs de la figure rentrent dans le texte. |
|
La troisième est semblable à l'édition de Zamberti. La suivante est identique avec une rotation de 90°; une couture sur son grand cercle. |
 |
|

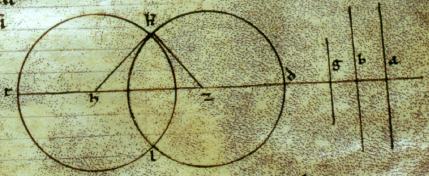

En haut une grande figure I.22 semblable à celle de la version de Gérard de Crémone dans Bruges, Stadsbibliotheek. latin 521, mais le triangle y est tête en bas. |
 |
La figure est incluse dans le texte qui s'arrondit autour du cercle de gauche; les deux arcs supérieurs viennent par dessus le texte. Les trois segments, verticaux sont dans la marge droite. |
|
A gauche, La figure I.44, partant de la marge & rentrant dans le texte y dessine un grand 3. Il s'agit d'une variante inconnue: Elle ressemble à celle de Vat. Urb. lat. 507 mais avec deux triangles & les diagonales démesurément allongée. |
 |
La figure, et le petit carré qui la suit, sont tracées à la règle, fins, gris aux lettres grises. |
|
Une grande figure I.47 est complètement incluse dans le texte qui s'arrondit autour d'elle. Version classique comme par exemple dans Vat. gr. 1295. |
 |
En bas une première variante qui sera suivie de 6 autre dans les folios suivants Toutes sont tracées à la règle, fines, grises aux lettres grises. |
|
Au milieu de la marge gauche, la figure II.5, sans gnomon, semblable à l'édition de Campanus. Le rectangle extérieur dans le corps du texte qui forme 3 marches d'escalier pour l'accueillir. |
 |
En bas, une variante inconnue: rectangle plein avec 2 verticales et 1 horizontale. Les figures sont tracées à la règle, fines, grises aux lettres grises. |
|
En bas à droite, la figure II.7, sans gnomon, semblable à l'édition de Campanus. en partie dans la marge & en partie dans le texte qui lui laisse un espace rectangulaire, |
 |
La figure est tracée à la règle, fine, grise aux lettres grises. A sa droite, comme une signature, rouge : vrm§ Le texte écrit au verso apparaît sur toute la partie gauche de la figure. |
|
Sur tout le milieu droit, Une grande figure II.11, horizontale, en partie dans la marge & en partie dans le texte qui lui laisse un espace en escaliers. La figure est conforme, mais elle possède un petit carré supplémentaire, tracé sur la moitié du grand côté du rectangle. comme dans Bonn, Universitätbibliothek. Ms. S.73 & Wien, Österreichische Nationalbibliothek 5304 & Biblioteca Fabroniana 315 La figure est tracée à la règle, fine, grises aux lettres grises. A sa droite, comme une signature, rouge : vrm§ |
 |  |  |
 |
| Le centre du cercle
(qu'il faut trouver), est matérialisé par une ligne supplémentaire formant un triangle de même base que dans la figure conforme, & dont le sommet est le centre du cercle, comme dans Bonn, Universitätbibliothek. Ms. S.73 & Wien, Österreichische Nationalbibliothek 5304 & Biblioteca Fabroniana 315 |
 |  |  |
|
En bas, une variante avec seulement 3 verticales, comme dans Bonn, Universitätbibliothek. Ms. S.73 |
 | Les figures sont tracées à la règle & au compas, fines, grises aux lettres grises. |
Sous la figure IV.15 horizontale, apparaissent les polygones à 6, 8, 10 & 12 côtés tracés au verso. folio 145. verso Dans ce qui ressemble à un système solaire, tampon violet Ex libris Bibliothecae Conventus Viennensis Ord. Prae... (effacé) |
